انکودر آسانسور برای مدیر ساختمان معمولاً وقتی جدی میشود که کابین در استارت میلرزد، در طبقه درست نمیایستد، یا درایو خطای فیدبک میدهد — نه وقتی کسی بپرسد «انکودر چیست». این قطعه بازخورد موقعیت و سرعت را به اینورتر میرساند؛ اگر سیگنال خراب، نویزی یا ناسازگار باشد، دستگاه یا حرکت سخت میکند یا کاملاً قطع میشود و بهرهبرداری متوقف میماند.
دانشنامههای بازار اغلب روی تعریف افزایشی و مطلق، کنترل درب و فهرست مزایا ماندهاند. آن متنها برای خرید اولیه مفیدند، اما وقتی موتورخانه گرم است و کد Encoder Fault روی نمایشگر نشسته، مسئول تأسیسات نیاز دارد بداند علامت از خود سنسور است یا از کابل شیلد یا از درایو، تعویض چقدر طول میکشد، و چرا بعد از تعویض بدون Auto-tune همان لرزش برمیگردد. بدون این لایهها، بودجه روی تعویض کور یا ریست تکراری هدر میرود.
لکتور بهعنوان مرجع تخصصی موتور و پله برقی (گروه ظهرهوند) روی عیبیابی نشانهمحور انکودر، سازگاری با درایو، تعویض اصولی و کالیبراسیون بعد از نصب تمرکز دارد. اگر الان دستگاه با خطای فیدبک از مدار خارج است، موازی با خواندن این صفحه برای بازدید فنی، برآورد کتبی یا تماس فوری اقدام کنید؛ مسیر کلی توقف را در تعمیر آسانسور و اگر محرکه هم مشکوک است در تعمیر موتور آسانسور ببینید.
انکودر چه کاری در سیستم محرکه انجام میدهد؟
در آسانسورهای مجهز به درایو VVVF، انکودر معمولاً روی شفت موتور یا پشت یونیت گیرلس نصب میشود و چرخش را به سیگنال موقعیت/سرعت تبدیل میکند. درایو با همین سیگنال، گشتاور استارت، شیب شتاب و توقف نرم را میسازد؛ بدون فیدبک صحیح، کنترل حلقهبسته عملاً کور میشود و یا محافظت فعال میشود یا حرکت خشن میماند.
برای مدیر ساختمان پیام عملی این است: انکودر «سنسور سرعت» جدا از موتور نیست؛ بخشی از زنجیره کنترل محرکه است. خرابی آن میتواند مثل خرابی درایو یا یاتاقان دیده شود، چون علامتها همپوشانی دارند. به همین دلیل تعویض عجولانه قطعه بدون تست کابل و پارامتر، یکی از پرهزینهترین اشتباههای موتورخانه است.
در یونیتهای گیرلس حساسیت بالاتر است؛ چون موقعیت دقیق روتور برای کنترل گشتاور حیاتیتر است و خطای کوچک فیدبک زودتر به لرزش و قطع منجر میشود. جزئیات یونیت بدون گیربکس را در تعمیر موتور گیرلس دنبال کنید؛ در گیربکسیها هم انکودر نقش دارد اما الگوی خطا گاهی با سفتی مکانیکی گیربکس قاطی میشود و باید جدا شود.

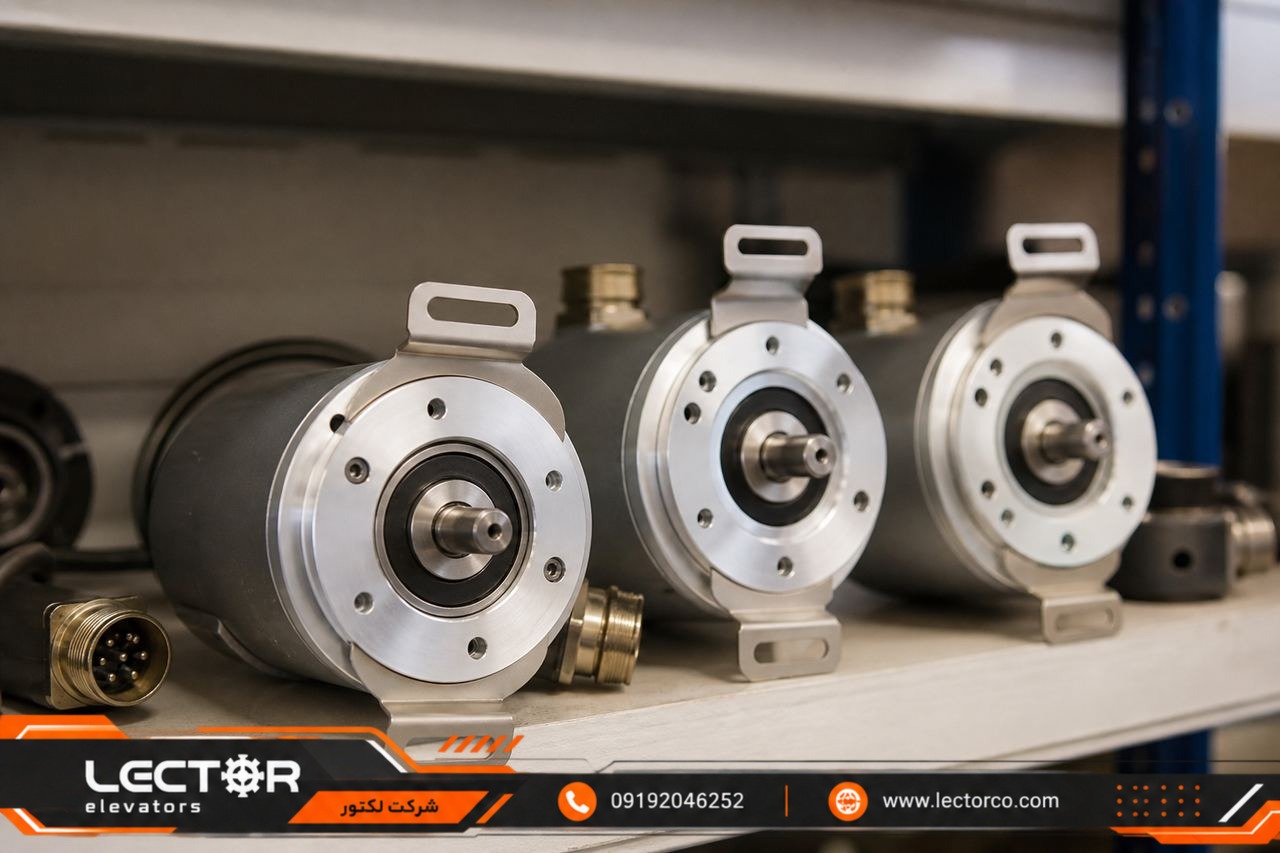

انواع انکودر و چرا هر مدلی با هر درایوی جور نیست
رقبا معمولاً فقط دو برچسب «افزایشی» و «مطلق» میگذارند. در عمل سه خانواده پرتکرار در موتورخانه دیده میشود و تفاوتشان برای خرید قطعه، نه برای تعریف دانشگاهی، مهم است. انتخاب اشتباه یعنی قطعه نو روی درایو ناسازگار و بازگشت همان خطا ظرف چند سفر.
معیار خرید برای مسئول تأسیسات باید پلاک خوانا، نوع سیگنال، رزولوشن و مدل درایو باشد — نه فقط قطر شفت یا شکل کانکتور. فروشندهای که فقط «هماندازه» میفروشد، ریسک دوبارهکاری را به ساختمان منتقل میکند. در برآورد لکتور این چهار داده قبل از سفارش قفل میشود تا توقف روی انتظار قطعه غلط نماند.
در ادامه هر خانواده را از زاویه تعمیر و تعویض میخوانیم: کجا ارزانتر تمام میشود، کجا بعد از قطع برق مشکلساز است، و کجا اشتباه سیمکشی یا پارامتر، سختافزار سالم را خراب نشان میدهد.
انکودر افزایشی (Incremental)
انکودر افزایشی پالسهای A/B (و اغلب Z برای مرجع) میسازد و موقعیت را با شمارش نسبی نگه میدارد. بعد از قطع برق یا ریست، معمولاً نیاز به مرجعگیری دارد؛ اگر پارامتر تعداد پالس در درایو با پلاک واقعی یکی نباشد، تراز طبقات و نرمی حرکت بههم میریزد حتی وقتی سختافزار سالم است.
این مدل در بسیاری از پروژههای گیربکسی و برخی گیرلسهای قدیمی رایج است و از نظر قیمت قطعه معمولاً ارزانتر از مطلق است. ضعف عملیاش این است که نویز کابل، شل بودن کوپلینگ و اشتباه در سیمکشی فازها زودتر بهصورت لرزش یا خطای جهت دیده میشود. خرید «همشکل» بدون تطبیق رزولوشن و نوع خروجی، یعنی همان خرابی قبلی روی قطعه نو.
در بازدید لکتور قبل از سفارش، پلاک انکودر، نوع سیگنال و مقدار PPR/خطوط در پارامتر درایو با هم چک میشود. اگر فقط ظاهر فلزی شبیه باشد ولی تعداد پالس فرق کند، Auto-tune هم نمیتواند ناسازگاری سخت را جبران کند.
انکودر مطلق (Absolute)
انکودر مطلق در هر لحظه کد موقعیت میدهد و بعد از قطع برق معمولاً مرجع را از دست نمیدهد. در بسیاری از گیرلسهای جدید و درایوهایی که به موقعیت روتور حساساند، این خانواده ترجیح داده میشود چون راهاندازی بعد از خاموشی پایدارتر است.
قیمت قطعه و حساسیت به نصب هممحور معمولاً بالاتر است. تعویض اشتباه با مدل افزایشی — حتی اگر کانکتور فیزیکی جا برود — یکی از سناریوهای کلاسیک «قطعه نو، همان خطا» است. پروتکل ارتباطی، ولتاژ تغذیه و ترتیب پین باید با دفترچه درایو یکی باشد، نه با حدس تکنسین.
برای هیئتمدیره معیار تصمیم ساده است: مطلق را فقط وقتی بخرید که درایو و موتور برای همان خانواده پارامتر شدهاند. صرفهجویی روی مدل ارزانتر ناسازگار، توقف را چند روز تمدید میکند.
انکودر سینوسی (Sin/Cos) و سازگاری درایو
انکودر سینوسی خروجی آنالوگ سینوسی/کسینوسی دارد و برای کنترل دقیق سرعت در برخی درایوهای اروپایی و گیرلسهای خاص استفاده میشود. ظاهر بیرونی ممکن است شبیه مطلق باشد، اما ورودی کارت فیدبک درایو متفاوت است؛ وصل کردن سیگنال سینوسی به ورودی دیجیتال یا برعکس، یا خطا میسازد یا سختافزار را در معرض آسیب میگذارد.
سازگاری یعنی تطبیق همزمان نوع سیگنال، رزولوشن، ولتاژ، مکانیک نصب (فلنج/کوپلینگ) و پارامترهای موتور در درایو. «هر انکودری با هر درایوی» کار نمیکند چون حلقه کنترل برای همان مشخصات تیون شده است. اگر فروشنده فقط قطر شفت را پرسید و نوع سیگنال را نپرسید، قبل از پرداخت از بازدید مستقل و برآورد کتبی استفاده کنید.
نادیده گرفتن سازگاری، هزینه را از قیمت قطعه به دوبارهکاری، آسیب احتمالی کارت فیدبک و توقف طولانی تبدیل میکند. لکتور در برآورد، مدل درایو و پلاک انکودر را کنار هم مینویسد تا خرید کور حذف شود.

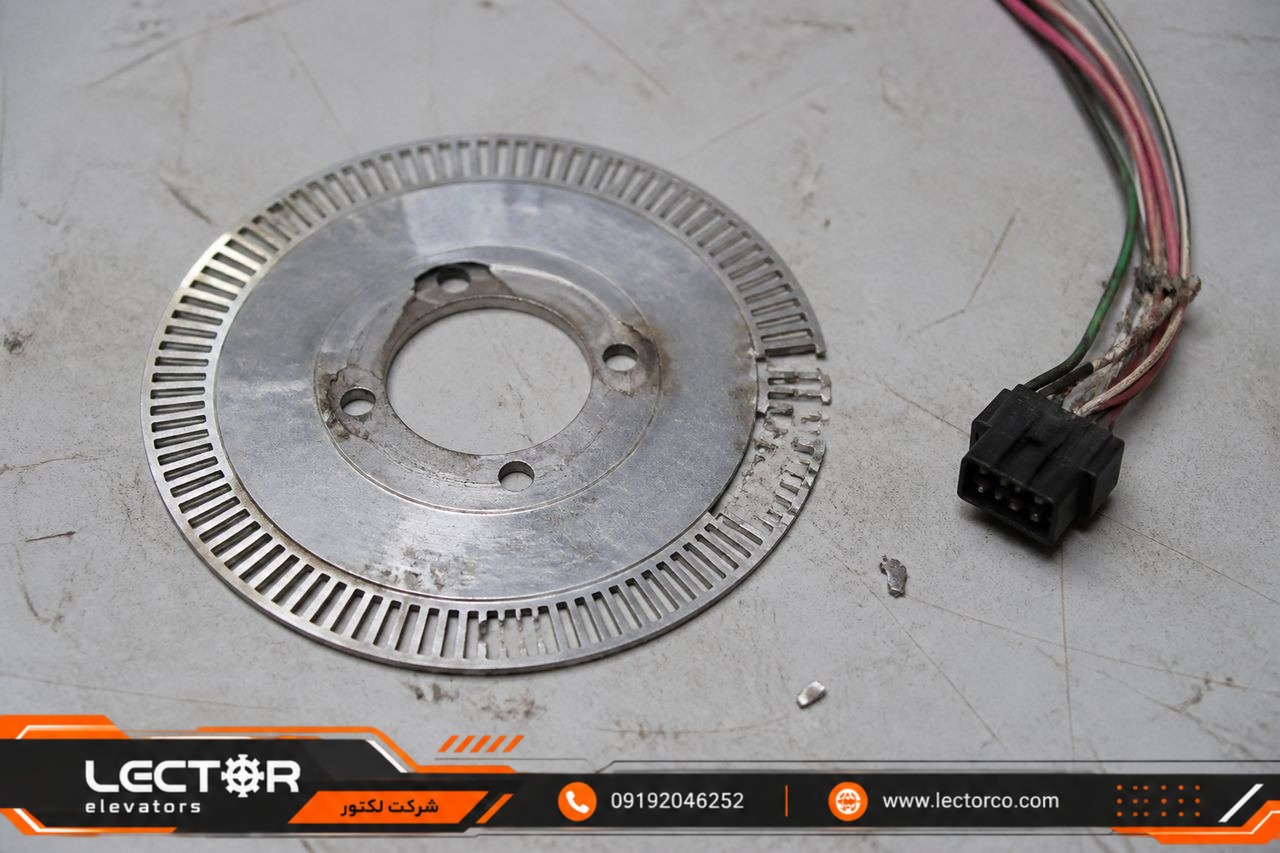

نشانههای خرابی انکودر که مدیر ساختمان میبیند
خرابی انکودر معمولاً یکشبه ظاهر نمیشود؛ چند روز تا چند هفته علامت مرزی دارد و بعد به قطع کامل میرسد. ثبت الگو — ساعت، جهت حرکت، بار تقریبی، متن دقیق کد — تشخیص را نصف میکند.
علامت پرتکرار اول لرزش یا تقتق در استارت است؛ کابین با تکان از توقف جدا میشود یا در شتاب اولیه میلرزد و بعد آرام میشود. علت محتمل: کوپلینگ شل، یاتاقان انکودر خشک، آلودگی دیسک، یا سیگنال ناقص که درایو را به تصحیح خشن وادار میکند. اقدام: بهرهبرداری را محدود کنید، عکس از کد خطا بگیرید، و درخواست تست فیدبک بدهید — نه فقط روغنکاری سطحی موتور.
علامت دوم توقف نامنظم و اختلاف تراز است؛ کابین چند سانتیمتر بالاتر یا پایینتر از کف میایستد، یا در بعضی طبقات بدتر است. علت محتمل: از دست رفتن شمارش پالس، پارامتر اشتباه بعد از کار قبلی، یا نویز کابل در مسیر نزدیک قدرت. اقدام: الگوی طبقات بد را بنویسید و از پیمانکار بخواهید قبل از تعویض قطعه، کابل و شیلد را هم اندازه بگیرد.
علامت سوم خطای صریح درایو روی فیدبک است — Encoder Fault، Speed Feedback، PG Error و معادلهای برند. علت محتمل: قطع سیم، کانکتور شل، انکودر مرده، یا ناسازگاری بعد از تعویض قبلی بدون تیون. اقدام فوری: ریست مکرر نکنید؛ هر ریست زیر بار میتواند تنش را به درایو و موتور منتقل کند. مسیر تخصصی محرکه را از تعمیر موتور آسانسور باز نگه دارید اگر همزمان صدای یاتاقان یا بوی عایق هم هست.
ریسک نادیده گرفتن روشن است: ادامه کار با فیدبک خراب، جریان استارت را بالا میبرد و گاهی مسیر را به آسیب درایو یا سیمپیچ میکشاند. وقتی مسافر حس ناامنی از تکان استارت دارد، موضوع فقط راحتی نیست؛ موضوع ایمنی بهرهبرداری است.
چطور بفهمیم مشکل از انکودر است نه کابل یا درایو؟
قبل از خرید قطعه، باید سه لایه جدا شود: خود انکودر، مسیر کابل/شیلد/کانکتور، و کارت فیدبک یا پارامتر درایو. بسیاری از «خرابی انکودر»ها در واقع قطع رشته، اتصال بد بدنه شیلد، یا آبخوردگی کانکتور هستند؛ تعویض سنسور بدون اصلاح کابل، همان علامت را برمیگرداند.
در عیبیابی میدانی لکتور ترتیب معمول چنین است: ایمنسازی و قطع کنترلشده، بازرسی مکانیکی کوپلینگ و هممحوری، تست پیوستگی و نویز کابل، مشاهده سیگنال با ابزار مناسب روی برند همان درایو، و مقایسه پارامتر رزولوشن با پلاک. اگر سیگنال روی ترمینال درایو تمیز است ولی انکودر در مبدأ نوسان دارد، قطعه مقصر است؛ اگر مبدأ سالم و مسیر نویزی است، کابل اولویت دارد.
تست ساده مدیریتی قبل از اعزام: آیا خطا بعد از کار روی تابلو یا جابهجایی کابلها شروع شد؟ آیا با ضربه آرام به کانکتور (فقط توسط تکنسین مجاز) علامت عوض میشود؟ آیا دستگاه فقط در یک جهت یا فقط با بار پر قطع میکند؟ پاسخ این سه سؤال مسیر را از «حدس قطعه» به «لایه مشخص» میبرد.
اگر درایو همزمان Overcurrent حرارتی یا خطای قدرت دارد، اول لایه قدرت را جدا کنید؛ انکودر را متهم نکنید چون دو خرابی میتوانند همزمان باشند. جزئیات اینورتر را در مقاله مرتبط درایو و لندینگ تعمیر آسانسور پیگیری کنید تا یک بازدید هر دو سمت را ببندد.
برای مسئول تأسیسات مرز قرمز این است: باز کردن کانکتور فیدبک زیر ولتاژ یا جابهجایی سیمها بدون نقشه، خودش میتواند کارت را بسوزاند. کار شما ایمنسازی محدوده، ثبت کد و هماهنگی بازدید فنی است؛ عیبیابی عمیق کار تکنسین دارای صلاحیت است.

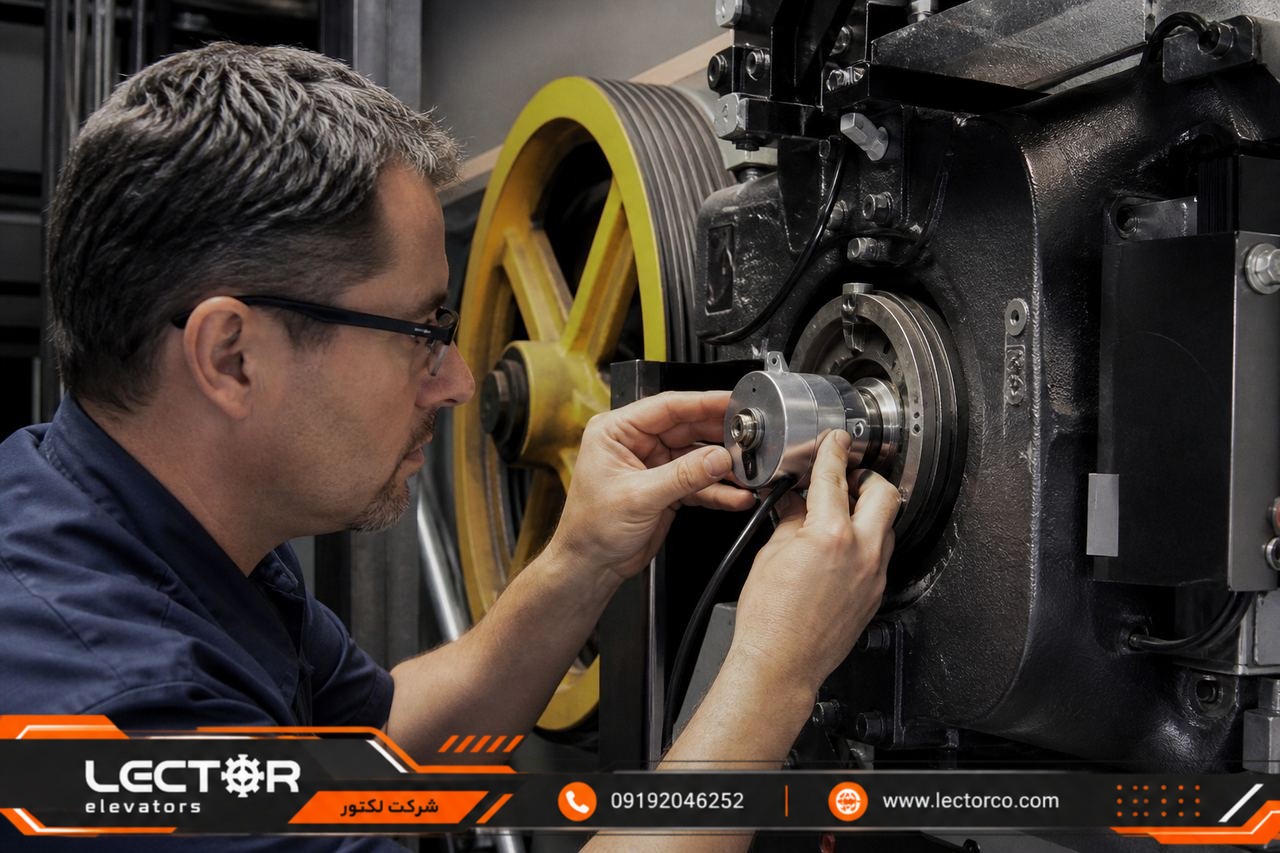

تعویض انکودر آسانسور و کالیبراسیون Auto-tune
تعویض انکودر آسانسور کار «پیچ باز و بست» نیست؛ کار همترازی مکانیکی بهعلاوه تطبیق الکتریکی و تیون درایو است. قطعهای که کج بسته شود یا با فاصله محوری غلط بنشیند، از روز اول نویز مکانیکی و خطای شمارش میسازد حتی اگر برند اصلی باشد.
فرآیند اجرا در پروژه معمول لکتور تقریباً چنین زمانی میبرد: ایمنسازی و آمادهسازی موتورخانه حدود ۳۰ تا ۴۵ دقیقه؛ باز کردن انکودر قدیم، تمیزکاری نشیمن و نصب قطعه جدید با کنترل هممحوری حدود ۱ تا ۲ ساعت بسته به دسترسی پشت موتور؛ کابلکشی، شیلد و تست سیگنال ۴۵ تا ۹۰ دقیقه؛ سپس Auto-tune و تست سفرهای خالی/بار دار ۱ تا ۲ ساعت. جمع توقف واقعینما برای یک دستگاه در شرایط عادی اغلب نصف روز تا یک شیفت کاری است؛ اگر قطعه سفارش از انبار نیاید یا فلنج آداپتور لازم شود، توقف به یک تا چند روز تأمین هم میکشد.

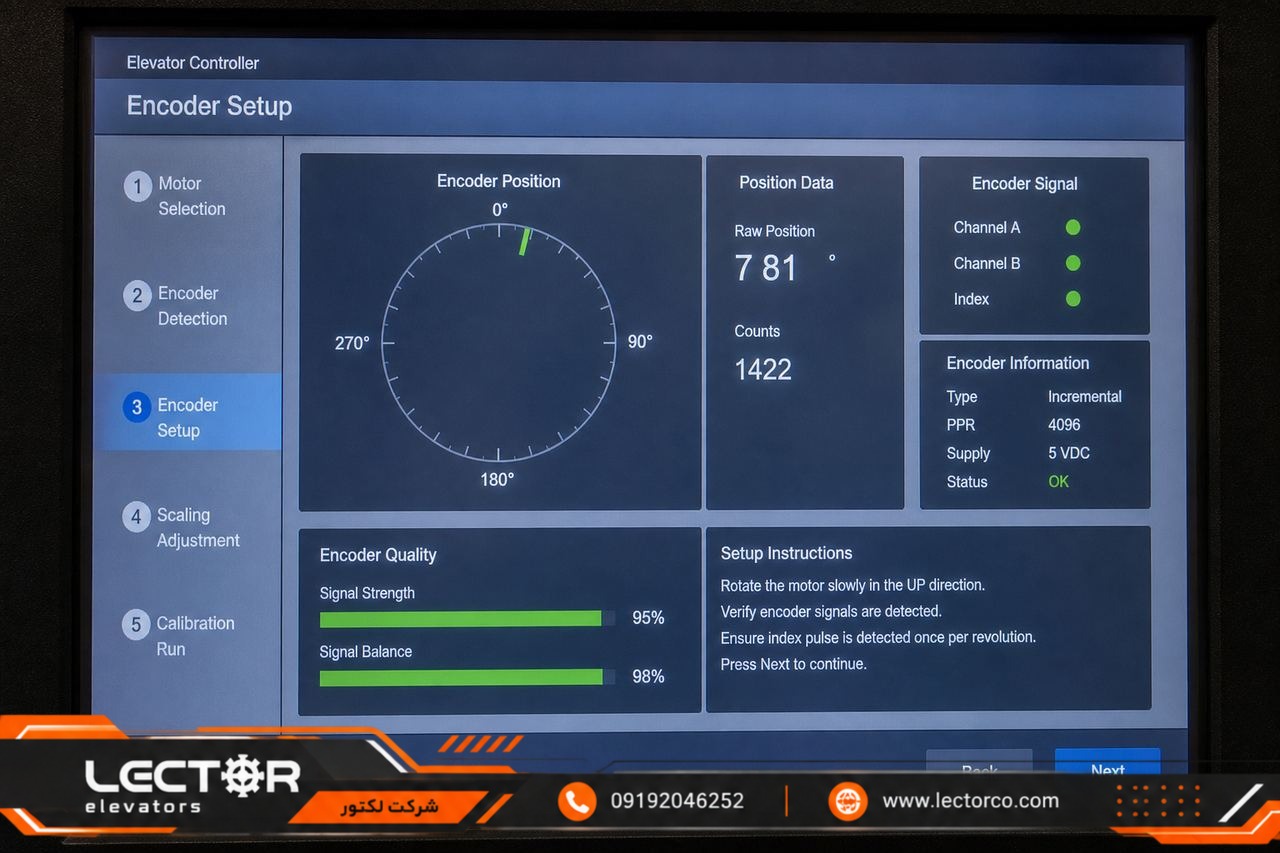

Auto-tune بعد از تعویض همان جایی است که اکثر تعمیرکارهای عجول جا میگذارند. درایو باید مشخصات موتور و فیدبک جدید را دوباره شناسایی یا پارامتر کند؛ بدون این مرحله، لرزش استارت، صدای غیرعادی یا خطای سرعت حتی با انکودر نو برمیگردد. تیون باید با بکاپ پارامتر قبلی شروع شود و بعد از اتمام، فایل جدید ذخیره و روی کاغذ تاریخ بخورد — وگرنه قطع برق بعدی شما را به نقطه صفر برمیگرداند.
تست تحویل فقط «یک سفر خالی» نیست. باید استارت در هر دو جهت، توقف در طبقات پرترافیک، رفتار با بار تقریبی، و پایداری بعد از چند سفر متوالی ثبت شود. اگر بعد از تیون هنوز تراز بد است، لایه سنسور طبقه یا ترمز را جدا باز کنید؛ همه چیز را به انکودر نسبت ندهید. برای کارهای همزمان روی یونیت، مسیر تعمیر موتور گیرلس یا گیربکسی را از همان ابتدا در برآورد باز نگه دارید تا دو بار موتورخانه باز نشود.
CTA عملی همینجاست: برای بازدید فنی، تعویض با تیون، برآورد کتبی یا تماس فوری، وضعیت برند درایو و متن دقیق کد خطا را اعلام کنید تا تأمین قطعه و زمان توقف شفاف نوشته شود.
قیمت انکودر آسانسور و عوامل هزینه ۱۴۰۵
قیمت انکودر آسانسور عدد ثابتی روی اینترنت نیست؛ به نوع سیگنال، برند، رزولوشن، موجودی وارداتی و اجرت نصب/تیون بستگی دارد. جدول زیر بازه تقریبی بازار خدمات در سال ۱۴۰۵ را برای تصمیم هیئتمدیره نشان میدهد — مبلغ نهایی فقط بعد از بازدید و تطبیق پلاک اعلام میشود.
| شرح کار / قطعه | بازه تقریبی هزینه (تومان، ۱۴۰۵) | توقف معمول |
|---|---|---|
| بازدید عیبیابی فیدبک (انکودر/کابل/درایو) | ۳ تا ۸ میلیون | ۲ تا ۴ ساعت |
| تعویض کابل شیلد و کانکتور (بدون تعویض سنسور) | ۴ تا ۱۵ میلیون | نیم تا یک روز |
| قطعه انکودر افزایشی رایج + نصب و Auto-tune | ۱۲ تا ۴۵ میلیون | نیم تا یک روز کاری |
| قطعه مطلق / سینوسی خاص + نصب و تیون | ۳۰ تا ۹۰ میلیون+ | یک تا چند روز (تأمین) |
| همزمانی با تعمیر کارت فیدبک درایو | متغیر؛ جدا برآورد میشود | اغلب ۱ تا ۳ روز |
عوامل بالا و پایینکننده قیمت را شفاف بپرسید: دسترسی پشت موتور گیرلس در سقف کوتاه، نیاز به فلنج/کوپلینگ خاص، برند کمیاب، کار شیفت شب، و نبود بکاپ پارامتر که تیون را طولانی میکند. فاکتور خوب باید مدل انکودر، نوع سیگنال، و انجام Auto-tune را بنویسد؛ فاکتور مبهم «تعمیر فیدبک» بدون جزئیات برای بایگانی ساختمان ضعیف است.
اگر پیشنهاد فقط قطعه میدهد و تیون را جدا یا «لازم نیست» مینویسد، همان پیشنهاد را با دید شک بخوانید. هزینه تیون معمولاً بخش کوچکی از کل است و حذفش گرانترین بخش را میسازد: بازگشت علامت بعد از ۴۸ ساعت. برای برآورد کتبی از مسیر لندینگ موتور یا تعمیر آسانسور درخواست بازدید فنی بدهید.
نمونهکار: برج اداری سعادتآباد — لرزش استارت بعد از تعویض ناقص
در یک برج اداری ۱۲ طبقه در سعادتآباد، دستگاه گیرلس بعد از «تعویض انکودر» توسط پیمانکار قبلی همچنان در استارت میلرزید و هفتهای دو بار Encoder Fault میداد. هیئتمدیره گمان میکرد قطعه تقلبی نصب شده؛ در بازدید لکتور مشخص شد قطعه از نظر ظاهر صحیح است اما رزولوشن با پارامتر درایو یکی نبود و Auto-tune اصلاً انجام نشده بود. کابل هم در یک نقطه نزدیک شینه قدرت بدون جداسازی کافی عبور کرده بود و نویز متناوب میساخت.
کار انجامشده: اصلاح مسیر کابل و شیلد، تنظیم پارامتر مطابق پلاک واقعی، اجرای Auto-tune، و تست سفر با بار تقریبی در ساعات خلوت. توقف برنامهریزیشده حدود ۶ ساعت در یک بعدازظهر کمتردد بود؛ قطعه دوباره عوض نشد.
نتیجه برای مدیر ساختمان: لرزش استارت حذف شد، خطای فیدبک در دو هفته پیگیری برنگشت، و هزینه در مقیاس همان پروژه کمتر از نصف استعلام «تعویض دوباره انکودر اورجینال» قبلی تمام شد. پیام عملی: وقتی بعد از تعویض علامت میماند، اول سازگاری و تیون را باز کنید، نه اینکه فوراً قطعه سوم بخرید. اگر الگوی مشابه دارید، بازدید فنی و برآورد کتبی بخواهید و بکاپ پارامتر را همان اول اعلام کنید.
<!– lector-related-links –> برای تکمیل تصمیم، این صفحات مرتبط لکتور را هم ببینید: تعمیر موتور آسانسور، تعمیر درایو آسانسور، تعویض سیم بکسل آسانسور، تعمیر تابلو فرمان آسانسور و تعمیر برد آسانسور.
سوالات پرتکرار مدیران ساختمان
قبل از تصویب فاکتور تعویض، هیئتمدیره معمولاً سه پرسش تکراری دارد: آیا واقعاً انکودر مقصر است، چرا بعد از تعویض قبلی علامت مانده، و عدد نهایی از کجا میآید. پاسخها باید عملی باشند، نه تعریف دوباره قطعه.
اگر الان دستگاه در مدار نیست، این بخش را موازی با هماهنگی بازدید بخوانید؛ تأخیر برای «جمعآوری چند استعلام مبهم» اغلب بیشتر از یک اندازهگیری درست هزینه میسازد. متن دقیق کد خطا و برند درایو را از قبل آماده کنید تا زمان موتورخانه کوتاهتر شود.
در ادامه همان پرسشها را با زاویه تصمیم مالی و ایمنی باز میکنیم. اگر مورد شما خارج از این الگوهاست — مثلاً بعد از آبگرفتگی موتورخانه یا صاعقه — همان را در درخواست بازدید بنویسید تا مسیر کارت درایو هم از اول باز شود.
آیا با دیدن لرزش در استارت باید فوراً انکودر عوض شود؟
خیر. لرزش استارت میتواند از ترمز، یاتاقان، پارامتر شتاب یا انکودر باشد. تعویض فوری بدون تست کابل و سیگنال، احتمال دوبارهکاری را بالا میبرد. اول الگو و کد خطا را ثبت کنید و بازدید اندازهگیریشده بگیرید.
در ساختمانهای پرتردد، محدود کردن بهرهبرداری تا رسیدن تکنسین عاقلانهتر از ریست مکرر است. ریست زیر بار گاهی علامت را موقتاً پاک میکند و آسیب را عمیقتر میکند. اگر مسافر محبوس شده، اولویت آزادسازی ایمن است؛ عیبیابی قطعه بعد از تخلیه انجام میشود.
برای تصمیم خرید قطعه، صبر یک بازدید کوتاه معمولاً ارزانتر از خرید کور است. لکتور در همان بازدید مرز بین کابل، سنسور و درایو را مشخص میکند تا هیئتمدیره یک سناریو ببیند نه سه فاکتور مبهم.
بعد از تعویض انکودر چرا هنوز خطا میدهد؟
شایعترین علت، ناهماهنگی رزولوشن/نوع سیگنال با درایو یا حذف Auto-tune است. علت بعدی کابل آسیبدیده یا شیلد نادرست است که روی قطعه نو هم نویز میاندازد. تا این دو لایه بسته نشود، تعویضهای بعدی همان نتیجه را میدهد.
علت سوم کمتر دیده میشود اما واقعی است: کارت فیدبک درایو آسیب دیده و هر انکودر سالمی را «خراب» نشان میدهد. تشخیص این حالت بدون ابزار و تجربه برند همان درایو دشوار است و نباید با حدس تلفنی بسته شود.
اقدام مدیریتی: از پیمانکار بخواهید در گزارش بنویسد چه پارامتری عوض شد، آیا تیون انجام شد، و نتیجه تست سیگنال قبل/بعد چه بود. گزارش بدون عدد، برای پیگیری بعدی بیارزش است.
قیمت را از کجا مطمئن شویم و چه زمانی تماس فوری لازم است؟
قیمت قطعی بعد از خواندن پلاک انکودر و مدل درایو معنا دارد؛ استعلام اینترنتی بدون این دو داده معمولاً گمراهکننده است. بازههای جدول بالا برای بودجهبندی اولیه است، نه جایگزین برآورد کتبی.
تماس فوری وقتی لازم است که دستگاه با خطای فیدبک مکرر قطع میشود، تکان استارت شدید شده، یا بوی سوختگی از تابلو/موتور میآید. در این حالت بهرهبرداری را متوقف کنید و از مسیر تعمیر آسانسور یا تعمیر موتور آسانسور اعزام بخواهید.
اگر فقط گاهی تراز یک طبقه بد است و کد ثابتی نیست، باز هم بازدید فنی را عقب نیندازید؛ الگوی مرزی امروز، قطع کامل هفته بعد است. برآورد کتبی با ذکر قطعه و تیون، شفافترین ابزار تصمیم هیئتمدیره است.
اگر الان کابین در استارت میلرزد، توقف نامنظم دارید یا درایو خطای انکودر میدهد، استفاده را محدود کنید و برای بازدید فنی، تعویض با کالیبراسیون، برآورد کتبی یا تماس فوری اقدام کنید. تعویض بدون Auto-tune و بدون تطبیق درایو، همان هزینهای است که میتوانید از اول نپردازید.
