کفشک آسانسور اولین قطعه‌ای است که وقتی ساکنین از لرزش یا صدای سایش داخل کابین شکایت می‌کنند باید روی میز عیب‌یابی بیاید — نه آخرین گزینه‌ای که بعد از تعویض بی‌هدف روغن و «سفت کردن چند پیچ» به آن می‌رسند. کفشک نقطهٔ تماس هدایت کابین و وزنه با ریل است؛ اگر لنت ساییده، فنر نامتوازن یا غلتک خشک باشد، لرزش افقی یا صدای خراش مستقیم به کابین منتقل می‌شود و اغلب به‌اشتباه به موتور نسبت داده می‌شود.
صفحات تعریفی بازار معمولاً کفشک، ریل و کارسلینگ را جداگانه و کلی توضیح می‌دهند؛ بدون اینکه بگویند لرزش کابین آسانسور از کجا شروع می‌شود، چطور از لرزش موتورخانه تفکیک می‌شود، و کدام زنجیرهٔ سایش → عدم هم‌راستایی ریل → شل شدن براکت → ناترازی کارسلینگ → روغن‌کاری غلط، در ساختمان‌های مسکونی رایج است. برای مدیر تأسیسات این شکاف یعنی هزینهٔ حدس و توقف‌های تکراری.
لکتور به‌عنوان مرجع تخصصی موتور آسانسور و پله برقی (گروه ظهره‌وند) این مقاله را روی عیب‌یابی هدایت نوشته است، نه دانشنامهٔ قطعه. اگر الان دستگاه طوری می‌لرزد که ساکنین از سوار شدن می‌ترسند، موازی با خواندن، از مسیر تعمیر آسانسور بازدید فنی بگیرید؛ اگر همزمان زوزه یا داغی از موتورخانه می‌آید، مسیر تعمیر موتور آسانسور را هم باز نگه دارید تا هدایت و محرکه جدا تشخیص داده شوند.
زنجیرهٔ علت لرزش؛ از کفشک تا کارسلینگ
لرزش کابین به‌ندرت تک‌علتی است. آنچه در عمل دیده می‌شود زنجیره‌ای است که از سایش موضعی کفشک شروع می‌شود، به خراش یا پلیسه روی سطح ریل آسانسور می‌رسد، بعد با شل شدن براکت یا نشست دیواره چاه تشدید می‌شود، و اگر کارسلینگ آسانسور از تراز خارج باشد، همان لرزش در تمام طبقات تکرار می‌شود. روغن‌کاری نامناسب — زیاد، کم، یا نوع غلط — این زنجیره را تندتر می‌کند.
مدیر ساختمان معمولاً فقط خروجی را می‌شنود: «کابین می‌لرزد» یا «صدای کشیده شدن می‌دهد». بدون تفکیک لایه، سرویسکار ضعیف یا فقط ریل را چرب می‌کند یا بلافاصله کفشک عوض می‌کند؛ هر دو گاهی موقتاً صدا را کم می‌کنند و ظرف چند هفته علامت برمی‌گردد. تشخیص درست یعنی بفهمید کدام حلقه اول خراب شده و کدام حلقه فقط پیامد است.
در بازدید لکتور، ترتیب بررسی معمولاً از علامت داخل کابین به سمت چاه و سپس موتورخانه است، نه برعکس. اگر لرزش فقط در سرعت خاص یا فقط در یک ناحیه ارتفاعی باشد، احتمال هدایت (کفشک/ریل/براکت) بالاتر است؛ اگر لرزش با بار و در تمام مسیر همراه صدای یونیت باشد، لایهٔ موتور باید همزمان باز شود. این تفکیک هستهٔ ارزش این صفحه است.

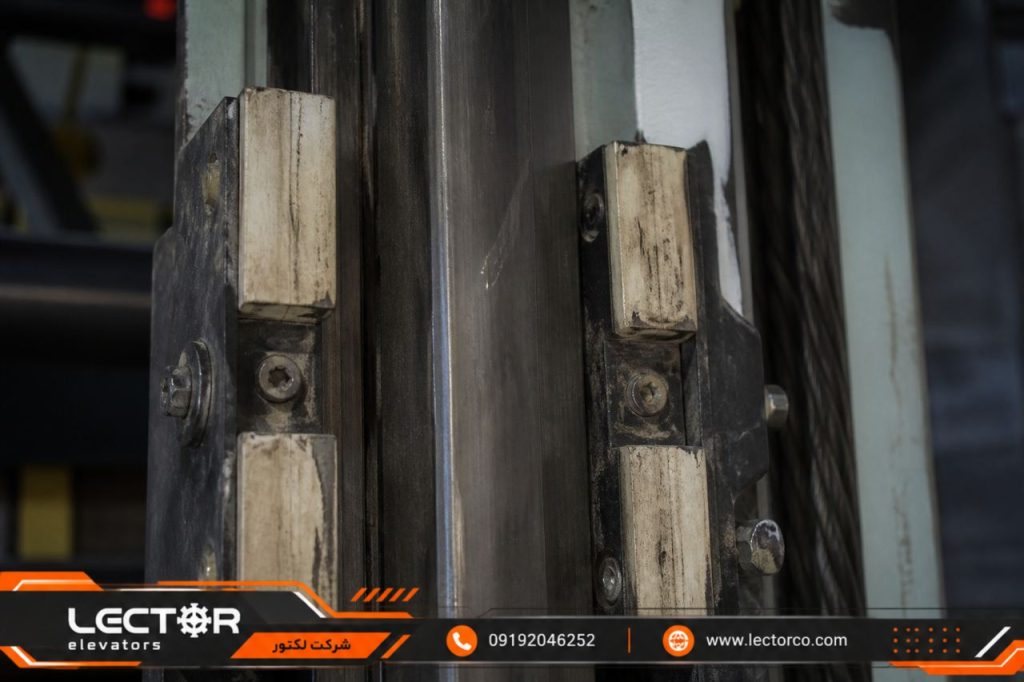

سایش کفشک و تماس نامتوازن با ریل
علامت رایج: صدای خراش یا «غژغژ» در حرکت، لرزش افقی خفیف که با افزایش سرعت بیشتر حس می‌شود، و گاهی بوی لاستیک یا پلاستیک داغ نزدیک قاب کابین. علت محتمل لنت یا بوش کفشک لغزشی ساییده، فنر فشاری نامتوازن، یا غلتک کفشک غلتکی خشک/فلسه‌شده است. اقدام: توقف برنامه‌ریزی‌شده کوتاه، اندازه‌گیری لقی و ضخامت لنت، تعویض ست کفشک به‌صورت متقارن (بالا/پایین یک سمت را تنها نگذارید)، و تنظیم فشار فنر — نه فقط تعویض یک عدد.

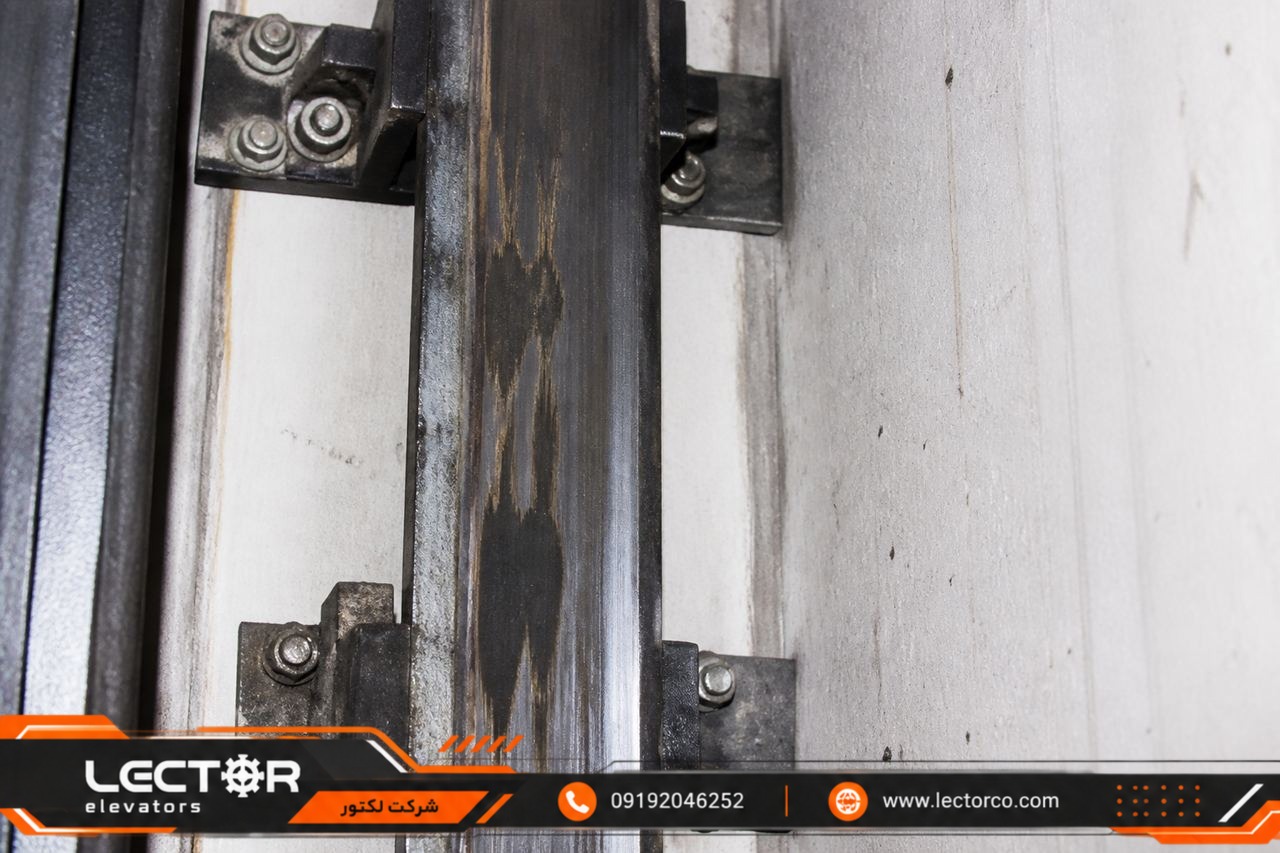

نادیده گرفتن سایش کفشک ریل را خراش می‌دهد. وقتی پلیسه روی زبانهٔ ریل بنشیند، حتی کفشک نو هم سریع خراب می‌شود و هزینه از «قطعه ارزان» به «رگلاژ و سنگ‌زنی ریل» جهش می‌کند. در گزارش به هیئت‌مدیره باید صریح نوشته شود که آیا سطح ریل آسیب دیده یا فقط کفشک مصرفی است.
زمان توقف واقعی‌نما برای تعویض و تنظیم یک ست کفشک کابین روی آسانسور کششی معمول، اغلب ۲ تا ۴ ساعت است اگر قطعه هم‌خوان در محل باشد؛ اگر همزمان باید ریل محلی اصلاح شود، همان شیفت یا شیفت بعد ادامه پیدا می‌کند. برآورد کتبی بعد از بازدید اعلام می‌شود، نه از روی عکس واتساپ.
عدم هم‌راستایی ریل و شل شدن براکت
علامت: لرزش یا ضربه در یک ناحیهٔ مشخص ارتفاع (مثلاً بین طبقه ۳ و ۵)، کابین که در یک سمت «سنگین» حس می‌شود، یا صدای تق‌تق در نقاط اتصال. علت محتمل فاصلهٔ نامنظم براکت‌ها، شل شدن پیچ/انکر، نشست دیواره چاه، یا ریل خارج از شاقول در یک دهانه است. اقدام: بازرسی چاه با متر و شاقول/لیزر، سفت‌کاری یا تعویض براکت آسیب‌دیده، رگلاژ فاصله و هم‌راستایی ریل — نه فقط روغن بیشتر روی همان نقطه.
روغن‌کاری زیاد روی ریل کج، علامت را مخفی می‌کند و آلودگی را به کفشک و درب می‌کشاند. براکت شل اگر دیر گرفته شود، تغییر فاصله ریل‌ها را دائمی‌تر می‌کند و کارسلینگ را تحت تنش نامتقارن می‌گذارد. برای ساختمان‌های قدیمی با دیوارهٔ متغیر، براکت قابل‌تنظیم بعد از رگلاژ ارزش عملی دارد؛ ارزان‌ترین براکت لزوماً درست‌ترین انتخاب نیست.
زمان توقف برای رگلاژ موضعی یک دهانه معمولاً نیم‌روز کاری است؛ اگر چند دهانه یا تعویض چند براکت در ارتفاع باشد، یک روز کاری برنامه‌ریزی‌شده واقع‌بینانه‌تر است. در این بازه دستگاه از سرویس خارج می‌شود و هماهنگی با نگهبانی برای دسترسی چاه ضروری است.
ناترازی کارسلینگ و روغن‌کاری نامناسب
علامت: لرزش یکنواخت در بیشتر مسیر، سایش نامتقارن کفشک‌های چپ و راست، یا گیر کردن خفیف پاراشوت/کفشک پایین وقتی کارسلینگ از مربع خارج شده باشد. علت محتمل شل شدن اتصالات اسکلت، تغییر شکل بعد از ضربه یا اضافه‌بار، یا نصب اولیهٔ ناتراز است. اقدام: کنترل گونیا و تراز کارسلینگ، سفت‌کاری گشتاوری اتصالات، و در موارد جدی بازبینی نقاط اتصال کفشک به یوک — قبل از خریدن ست سوم کفشک.
روغن‌کاری نامناسب حلقهٔ تشدیدکننده است: روغن غلط یا آلوده اصطکاک را به‌جای کم کردن، چسبناک می‌کند؛ نبود روغن روی کفشک لغزشی صدای خشک و سایش سریع می‌سازد. کفشک غلتکی نیاز روان‌کاری متفاوتی از لغزشی دارد؛ اشتباه رایج سرویسکارهای عمومی همین یکسان‌انگاری است. برنامهٔ سرویس باید نوع کفشک را در گزارش قید کند، نه فقط جملهٔ «روغن‌کاری انجام شد».
اگر کارسلینگ ناتراز بماند، هر تعمیر کفشک و ریل موقتی است. برای مدیر ساختمان معیار ساده این است: اگر بعد از تعویض کفشک ظرف کمتر از دو ماه همان لرزش برگشت، لایهٔ هندسه (ریل/براکت/کارسلینگ) هنوز درست نشده و باید بازدید فنی عمیق‌تر درخواست شود.
لرزش از هدایت است یا از موتور؟
تفکیک هدایت و محرکه جلوی تعویض اشتباه قطعه را می‌گیرد. لرزش هدایت معمولاً افقی یا جانبی حس می‌شود، با سرعت و نقطهٔ ارتفاع تغییر می‌کند، و در موتورخانه صدای غالب یونیت را ندارد. لرزش موتوری اغلب عمودی یا همراه زوزه/تق‌تق یاتاقان، داغی فلکه یا گیربکس، و گاهی کد خطای درایو است و در تمام مسیر با بار تکرار می‌شود.
آزمون میدانی ساده ولی مفید: حرکت با بار کم و بار نزدیک ظرفیت را مقایسه کنید؛ اگر لرزش با بار به‌شدت عوض شود و از سقف کابین/سیم‌بکسل حس شود، لایهٔ محرکه و تعلیق را جدی بگیرید. اگر لرزش در یک باند ارتفاع ثابت بماند و با دست روی دیوارهٔ کابین سایش ریل حس شود، اول هدایت را باز کنید. هیچ‌کدام جایگزین اندازه‌گیری فنی نیست، ولی جلوی سفارش کور قطعه را می‌گیرد.
وقتی هر دو لایه مشکوک‌اند، لکتور ترتیب را شفاف می‌نویسد: اول ایمن‌سازی و حذف علت‌های ارزان‌تر هدایت اگر علامت با آن‌ها جور است؛ اگر علامت موتوری غالب است، مسیر تعمیر موتور گیربکسی یا تعمیر موتور گیرلس موازی باز می‌شود. ریست تابلو برای «رفع لرزش» روش تشخیص نیست و فقط زمان و اعتماد را می‌سوزاند.
در ساختمان‌هایی که اخیراً موتور سرویس شده ولی لرزش مانده، فرض نکنید کار موتور ناقص بوده؛ گاهی بعد از تعویض یونیت، سرعت یا شتاب عوض شده و کفشک/ریل ضعیف خودش را نشان داده است. گزارش قبل و بعد موتورخانه باید وضعیت هدایت را هم ثبت کند تا مناقشه بین پیمانکار موتور و سرویسکار چاه بی‌مورد نشود.
جدول تشخیص نوع لرزش و قطعهٔ مقصر
جدول زیر برای تصمیم اولیهٔ مدیر تأسیسات است، نه جایگزین بازدید. قیمت‌ها بازهٔ متداول بازار ایران در سال ۱۴۰۵ برای ساختمان مسکونی/اداری معمول‌اند و بسته به برند قطعه، تعداد توقف، ارتفاع چاه و نیاز به داربست/دسترسی تغییر می‌کنند؛ مبلغ نهایی بعد از بازدید کتبی اعلام می‌شود.
خواندن سطرها را با علامت خودتان شروع کنید، نه با ارزان‌ترین ستون هزینه. اگر لرزش افقی و موضعی است، پرش به ردیف موتور اشتباه است؛ اگر زوزهٔ یونیت غالب است، ماندن روی ردیف کفشک فقط زمان می‌خرد. وقتی علامت ترکیبی است، دو ردیف را همزمان در درخواست بازدید بنویسید تا تکنسین با فرض تک‌علتی وارد نشود.
| نوع لرزش / علامت | قطعه یا لایهٔ مقصر محتمل | اقدام معمول | بازه هزینه تقریبی (تومان، ۱۴۰۵) |
|---|---|---|---|
| افقی، صدای خراش، بدتر با سرعت | کفشک ساییده / فشار فنر | تعویض و تنظیم ست کفشک | حدود ۸ تا ۳۵ میلیون (بسته به نوع لغزشی/غلتکی و تعداد) |
| ضربه در یک ناحیه ارتفاع | ریل خارج از شاقول / براکت شل | رگلاژ موضعی ریل و سفت‌کاری براکت | حدود ۱۵ تا ۷۰ میلیون (یک تا چند دهانه) |
| لرزش یکنواخت مسیر + سایش نامتقارن | ناترازی کارسلینگ | کنترل اسکلت، سفت‌کاری، در موارد جدی اصلاح هندسه | از حدود ۲۰ میلیون تا بیش از ۱۰۰ میلیون حسب شدت |
| عمودی + زوزه موتورخانه | یاتاقان/گیربکس/گیرلس، نه کفشک | تشخیص موتور و تعمیر یونیت | طبق برآورد موتور؛ مسیر جدا از هدایت |
| فقط در شتاب/ترمز | ترکیبی: کفشک + تنظیم درایو/ترمز | بازدید همزمان هدایت و کنترل | پس از تفکیک لایه اعلام می‌شود |
اگر در فاکتور فقط «روغن‌کاری ریل» آمده و لرزش مانده، احتمالاً لایهٔ مقصر در جدول بالا جا مانده است. درخواست کنید در گزارش نوع لرزش، نقطهٔ ارتفاع و وضعیت کفشک/ریل/براکت جدا نوشته شود تا مجمع بداند پول کجا خرج شده و آیا مرحلهٔ بعد لازم است.
فرآیند رفع لرزش در محل؛ از بازدید تا تحویل
کار با ثبت علامت شروع می‌شود: کی شروع شده، در کدام طبقات، با چه سرعتی، آیا بعد از سرویس یا زلزله/نشست ساختمان بوده، و آیا همزمان صدای موتورخانه هست. بدون این ورودی، تکنسین وارد چاه می‌شود و به حدس نزدیک‌ترین قطعه می‌چسبد. مدیر ساختمان بهتر است یک نفر از نگهبانی را برای تکرار علامت در حضور تکنسین هماهنگ کند.
در چاه، ترتیب معمول لکتور این است: بازرسی چشمی و لقی کفشک‌ها، اثر سایش روی زبانهٔ ریل، وضعیت براکت‌ها و فاصله‌ها، تراز نسبی کارسلینگ، و کیفیت/آلودگی روانکار. اگر علامت موتوری باشد، همزمان دمای یونیت، صدای یاتاقان و وضعیت فلکه ثبت می‌شود تا پرونده دو لایه جدا نماند. خروجی این مرحله یک تشخیص مکتوب با اولویت اقدام است، نه فروش فوری قطعه.
اجرای تعمیر روی هدایت معمولاً در یک یا دو شیفت برنامه‌ریزی‌شده جمع می‌شود: تعویض کفشک و تنظیم ۲–۴ ساعت؛ رگلاژ یک دهانه نیم‌روز؛ چند دهانه یا اصلاح کارسلینگ یک روز یا بیشتر. بعد از کار، تست حرکت با و بدون بار و ثبت اینکه لرزش در همان نقطهٔ قبلی رفع شده یا نه الزامی است. اگر رفع ناقص باشد، در گزارش «ایمن‌سازی موقت» یا «نیاز به مرحلهٔ دوم» صریح نوشته می‌شود — مبهم‌نویسی پذیرفته نیست.
برای برآورد کتبی و زمان‌بندی توقف، از تماس فوری یا درخواست بازدید فنی لکتور استفاده کنید؛ عکس واتساپ برای قیمت‌گذاری رگلاژ ریل کافی نیست. اگر دستگاه خوابیده و اولویت ایمنی است، اول ایمن‌سازی و خروج از سرویس خطرناک، بعد برنامه‌ریزی قطعه.
نمونه‌کار؛ برج مسکونی منطقهٔ ۲ تهران
در یک برج دوازده‌طبقه، هیئت‌مدیره بعد از سه سرویس پیاپی با شرح «روغن‌کاری و تنظیم» هنوز از لرزش بین طبقات ۶ تا ۸ شکایت داشت. ساکنین لرزش را به موتور نسبت می‌دادند چون اخیراً صدای موتورخانه هم در ساعات پیک شنیده می‌شد؛ پیمانکار قبلی پیشنهاد باز کردن یونیت داده بود.
بازدید لکتور نشان داد کفشک‌های پایین یک سمت تا حد لنت‌نزدیک‌به‌فلز ساییده، روی ریل همان دهانه پلیسه و براکت میانی شل است؛ کارسلینگ انحراف جزئی داشت اما در حدی نبود که اسکلت باز شود. صدای موتورخانه مربوط به بلبرینگ ابتدایی بود ولی الگوی لرزش داخل کابین با باند ارتفاع هدایت جور بود، نه با زوزهٔ پیوستهٔ یونیت.
کار در یک روز توقف برنامه‌ریزی‌شده انجام شد: تعویض ست کفشک، سنگ‌زنی/اصلاح موضعی سطح ریل، سفت‌کاری و شیم‌گذاری براکت، تنظیم فشار فنر، و روغن‌کاری استاندارد مطابق نوع کفشک. لرزش باند ۶ تا ۸ حذف شد؛ برای بلبرینگ موتور برنامهٔ جدا با اولویت پایین‌تر و بدون اضطرار خواب کامل دستگاه تنظیم شد. نتیجه برای مجمع: هزینهٔ هدایت کسری از باز کردن عجولانهٔ یونیت بود و شکایت ساکنین ظرف همان هفته خوابید.
<!– lector-related-links –> برای تکمیل تصمیم، این صفحات مرتبط لکتور را هم ببینید: تعمیر موتور آسانسور، انکودر آسانسور، تعمیر درایو آسانسور، تعویض سیم بکسل آسانسور و تعمیر تابلو فرمان آسانسور.
پرسش‌های رایج مدیران ساختمان دربارهٔ کفشک و لرزش
هر چند وقت یک‌بار باید کفشک بررسی شود؟
در سرویس ماهانه یا حداکثر فصلی، وضعیت لنت/غلتک، لقی و اثر سایش روی ریل باید ثبت شود — نه اینکه فقط روغن اضافه شود. در ساختمان پرتردد یا بعد از گزارش لرزش، بازه را کوتاه‌تر کنید. اگر گزارش سرویس شما هیچ اشاره‌ای به ضخامت لنت یا نامتقارنی چپ/راست ندارد، عمق بازرسی کافی نیست.
تعویض دوره‌ای بدون اندازه معیار نیست؛ معیار سایش و لقی است. تعویض زودهنگام هزینه است، تعویض دیرهنگام خراش ریل و هزینهٔ بالاتر. از پیمانکار بخواهید عدد یا وضعیت qualitatively واضح در گزارش بنویسد.
اگر بعد از زلزله، برخورد کابین، یا کارهای ساختمانی در چاه لرزش جدید آمده، همان هفته بازدید کنید؛ صبر کردن تا مجمع بعدی فقط زنجیرهٔ آسیب را جلو می‌اندازد.
آیا عوض کردن کفشک همیشه لرزش را تمام می‌کند؟
خیر. اگر ریل خارج از شاقول یا براکت شل باشد، کفشک نو سریع دوباره ساییده می‌شود و لرزش برمی‌گردد. اگر کارسلینگ ناتراز باشد، سایش نامتقارن تکرار می‌شود. کفشک مصرفی است؛ هندسهٔ چاه و اسکلت زیرساخت است.
قبل از تأیید فاکتور تعویض، بپرسید وضعیت ریل و براکت در همان بازدید چک شده یا نه. اگر جواب مبهم است، احتمال بازگشت علامت بالاست. لکتور در برآورد کتبی مشخص می‌کند کار فقط کفشک است یا رگلاژ هم لازم است.
در مواردی که لرزش عمودی و صدای یونیت غالب است، تعویض کفشک فقط پول را جابه‌جا می‌کند؛ باید لایهٔ موتور جدا دیده شود و از مسیر تخصصی موتور اقدام شود.
روغن‌کاری بیشتر یعنی سرویس بهتر؟
نه. روغن زیاد یا غلط آلودگی می‌سازد، به کفشک و کف چاه می‌ریزد، و روی ریل کج فقط علامت را ماسکه می‌کند. نوع روانکار باید با نوع کفشک (لغزشی یا غلتکی) و توصیهٔ سازنده جور باشد. سرویس خوب یعنی مقدار درست، نقطهٔ درست، و تمیزکاری اثر سایش — نه براق کردن دیداری ریل.
اگر بعد از هر سرویس کف کابین یا چاه رد روغن تازه دارد ولی لرزش مانده، احتمالاً تشخیص ناقص با روغن جبران شده است. درخواست گزارش نشانه‌محور کنید: علامت، علت محتمل، اقدام، و آیا تست بعد از کار لرزش را تأیید کرده یا نه.
برای ساختمان‌هایی که قرارداد سرویس فقط «روغن و بازدید ظاهری» است، بند بازرسی کفشک و براکت را به قرارداد اضافه کنید؛ ارزان‌ترین قرارداد معمولاً همین لایه را حذف می‌کند.
هزینه را چطور با هیئت‌مدیره جمع‌بندی کنیم؟
به‌جای یک عدد مبهم، سه سناریو بخواهید: فقط کفشک، کفشک به‌اضافهٔ رگلاژ موضعی، و سناریوی اصلاح هندسه/کارسلینگ اگر لازم شد. بازهٔ جدول بالا نقطهٔ شروع گفت‌وگوست؛ قیمت نهایی بعد از بازدید فنی است. مقایسه کنید با هزینهٔ خواب دستگاه، نارضایتی ساکنین و ریسک آسیب ریل در صورت تأخیر.
اگر پیشنهاد موازی «باز کردن موتور» بدون تفکیک علامت آمده، بخواهید دلیل فنی تفکیک هدایت/محرکه مکتوب شود. تصمیم مجمع باید روی تشخیص باشد، نه روی گران‌ترین فاکتور.
برای اقدام عملی، بازدید فنی لکتور و برآورد کتبی را روی همان جلسه مجمع بگذارید تا بین سه پیشنهاد شفاهی سرویسکارها گیر نکنید. در توقف اضطراری، تماس فوری برای ایمن‌سازی مقدم بر بهینه‌سازی قیمت است.
اگر لرزش کابین الان شکایت فعال طبقات است، همان علامت‌ها را یادداشت کنید و برای بازدید فنی یا برآورد کتبی با لکتور هماهنگ شوید؛ تعمیر هدایت درست، معمولاً ارزان‌تر و سریع‌تر از باز کردن بی‌هدف موتور است — به شرطی که تفکیک لایه در میدان انجام شده باشد.
